تحليل نظام القالب للمنتجات المصبوبة باللب

1. تصنيف العفن ووظيفته

حسب مراحل العملية

قالب التشكيل: يستخدم في التشكيل الأولي للورق المبلل، ويتم تشكيل النموذج الأولي للمنتج عن طريق الامتصاص الفراغي أو عملية صب الضغط، ويجب أن يتوافق قالب الامتصاص مع قالب شبكي لدعم توزيع الألياف.

قالب التثبيت: يُسخّن الورق المبلل تحت ضغط (120-180 درجة مئوية) لتبخير الماء وتحسين المتانة. يجب أن يكون القالب مزودًا بفتحات تصريف وعناصر تسخين.

قالب القطع: تشذيب حافة المنتج لضمان أن يكون مظهر المنتج النهائي منتظمًا، ويمكن تقسيمه إلى طريقتين: القطع المسطح والقطع الحلقي.

مقسمة حسب طريقة الصب

قالب الامتزاز: يحتوي على لكمة، قالب، قالب شبكي وحجرة هواء، ويشكل هيكل ثلاثي الأبعاد عن طريق الامتزاز الفراغي لألياف الملاط، وهو مناسب للأشكال الهندسية المعقدة (مثل أعمدة الغزل وأكواب الورق).

قالب التشكيل بالضغط: يشبه قالب البلاستيك المطاطي، حيث يتم تشكيله مباشرة بالضغط الميكانيكي، مع كفاءة إنتاج عالية ولكن دقة أقل قليلاً.

2. النقاط الرئيسية لتصميم قلب القالب

الهيكل الوظيفي

تصميم التجويف والشريط العمودي: يتم تحسين أداء التوسيد من خلال تجويف قرص العسل أو التجويف المموج، ويعمل الشريط العمودي على تعزيز الصلابة المحلية (مثل الجزء الحامل للحمل من التعبئة والتغليف الثقيلة).

تكوين قالب الشبكة: قالب شبكي منسوج من المعدن/البلاستيك (قطر السلك 0.15 مم) يغطي سطح القالب لضمان امتصاص الألياف بشكل موحد وترشيح المياه.

الهيكل التكنولوجي

تصميم تعويض الانكماش: وفقًا لانكماش تجفيف الورق الفارغ المبلل (حوالي 10-15٪)، اضبط حجم القالب لتجنب الانحناء وتشوه المنتجات النهائية.

هيكل منقسم: يعتمد القالب المعقد على مكونات قابلة للفصل، وهو مناسب للصيانة والاستبدال (مثل قالب صينية الفاكهة متعدد التجاويف).

3. متطلبات المواد والتصنيع

مادة القالب

قالب الفولاذ/الألومنيوم: تستخدم متطلبات الدقة العالية (مثل بطانة المكونات الإلكترونية) الفولاذ، وتستخدم قوالب أدوات المائدة الخفيفة سبائك الألومنيوم لتقليل التكاليف.

مادة الفولاذ المقاوم للصدأ: يجب أن يتوافق قالب التغليف المخصص للأغذية مع معايير النظافة، ويجب تلميع السطح لمنع التصاق الألياف.

معيار التصنيع

التحكم الدقيق: خطأ معالجة القالب هو ≤0.1 مم لضمان الاستقرار الأبعادي للمنتجات النهائية (مثل ختم الصواني الطبية).

معالجة السطح: طلاء الكروم أو رش طلاء مضاد للالتصاق على الأجزاء الرئيسية لإطالة عمر خدمة القالب (خاصة في مشاهد الإنتاج عالية التردد).

4. حالات التطبيق النموذجية

قالب صب الامتزاز

الحالة 1: يشكل قالب قوس التبريد لجهاز كمبيوتر محمول من علامة تجارية معينة بنية قرص العسل من خلال الامتصاص الفراغي، والذي يتمتع بوظائف التخزين المؤقت والتبريد.

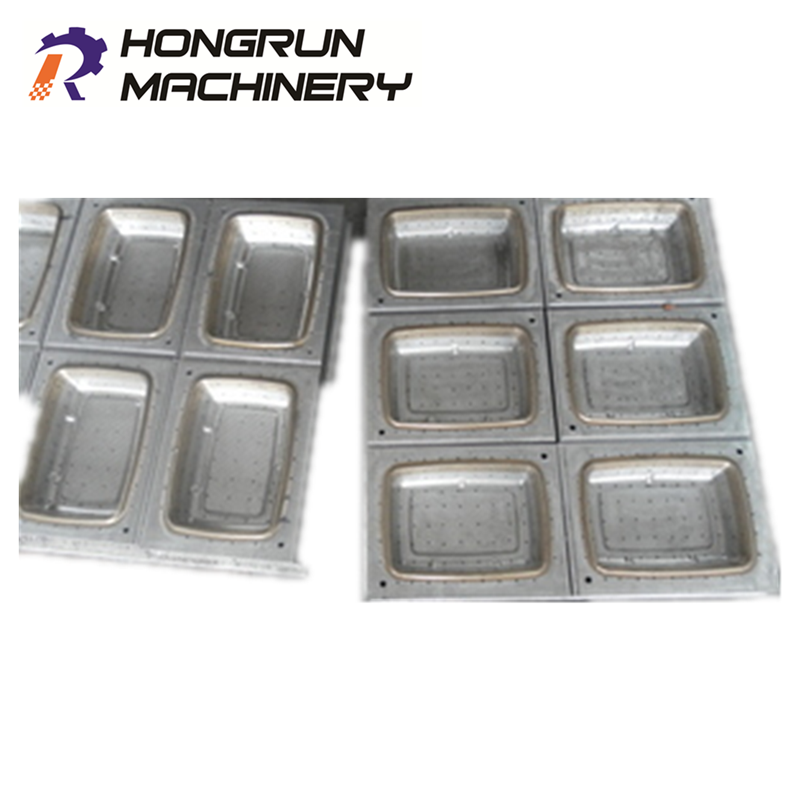

الحالة 2: يعتمد قالب صندوق الغداء القابل للتحلل للاستخدام مرة واحدة على تصميم منقسم لتحقيق إزالة القالب بسرعة، مع إنتاج يومي يبلغ 100000 قطعة.

قالب تشكيل بالضغط

الحالة: يمكن لقالب التعبئة والتغليف للأجزاء الميكانيكية الثقيلة أن يتحمل حمولة تزيد عن 50 كجم من خلال هيكل الضغط متعدد الطبقات، والذي يلبي متطلبات مقاومة الصدمات البحرية.

5. اتجاه التنمية

ترقية ذكية: دمج مستشعر درجة الحرارة والرطوبة لمراقبة حالة القالب وتحسين معلمات القالب (مثل ضغط الامتصاص ووقت التجفيف) في الوقت الحقيقي.

تطبيق المواد المركبة: تطوير قوالب معززة بألياف الكربون لتحسين المتانة وتقليل استهلاك الطاقة (خاصة خطوط الإنتاج الثانوية عالية التردد).

من خلال التصميم الدقيق والابتكار في المواد، أصبحت قوالب تشكيل اللب الأداة الأساسية لتحقيق الإنتاج واسع النطاق للتعبئة والتغليف الصديقة للبيئة، وسوف تستمر تكراراتها التقنية في تعزيز تطوير المنتجات الورقية والبلاستيكية في اتجاه الدقة العالية والوظائف المتعددة.
